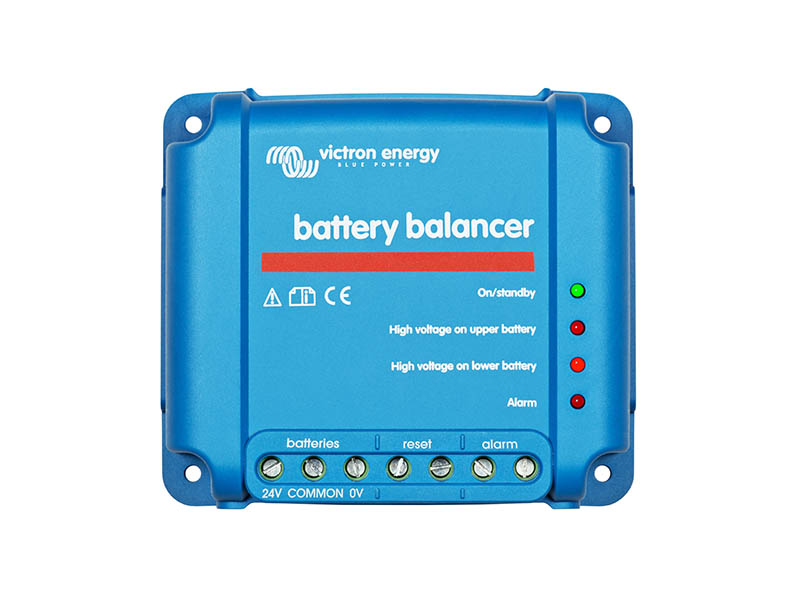

Bateriový balancér Victron Energy

Vyrovnávač nabíjecího procesu akumulátorůBateriový balancér Victron Energy zajišťuje vyrovnání nabíjecího procesu dvou či více zapojených akumulátorů. Díky vyrovnávači předejdete přebíjení nebo nedobíjení akumulátorů, čímž prodlužujete jejich životnost. Vyrovnávač umožňuje sériové nebo sériově-paralelního zapojení 12 V akumulátorů (viz produktové obrázky).Jak vyrovnávač napětí baterií funguje?Bateriový balancér vyrovnává napětí nabíjení u dvou sériově zapojených 12V baterií, nebo několika paralelních řad sériově zapojených akumulátorů. Ve chvíli, kdy u 24V vyrovnávače vzroste nabíjecí napětí na více než 27,3 V, aktivuje se vyrovnávač napětí a porovná napětí jednotlivých akumulátorů.Vyrovnávač napětí baterií zvládne přesměrovat proud o velikosti až 0,7 A z jednoho akumulátoru, nebo paralelně připojených akumulátorů s vyšším napětím, do druhého akumulátoru s nižším napětím. Výsledkem tohoto vyrovnávacího procesu je navzájem shodný stav konečného nabití všech akumulátorů.Funkce alarmu a resetu ve vyrovnávači:Balancér obsahuje alarm / alarmové relé, které se aktivuje v případě, rozsvítí-li se červená LED dioda indikující rozdíl v napětí mezi jednotlivými akumulátory o více než 0,2 V. Relé se samo vypne, jakmile je tento rozdíl nižší než 0,14 V. Vypnutí a resetu alarmu docílíte vzájemným propojením výstupů označených jako RESET.LED indikátory a jejich význam:Zelená LED diodazařízení je aktivní a napětí je vyšší než 27,3 VOranžové LED diodyrozdíl napětí je větší než 0,1 VČervená LED diodaaktivace alarmu, rozdíl napětí je větší než 0,2 VKlíčové vlastnosti vyrovnávače baterií Victron Energy:Sleduje a vyrovnává nabíjecí rozdíly mezi bateriemi.Jeho úkolem je vyrovnávat rozdíly nabíjení.Balancér Victron se aktivuje, jakmile u 24V systémů vzroste nabíjecí napětí nad 27,3 V.Intuitivní zobrazení odchylek napětí pomocí barevných LED diod.Velký teplotní rozsah pro flexibilní provoz.Nízká hmotnost vyrovnávače.Instalace a použití bateriového balancéru Victron:Vyrovnávač(e) musí být instalován(y) na dobře větraném svislém povrchu v blízkosti baterií (z důvodu možného vlivu plynů z baterií ne přímo nad bateriemi!).Je-li to vyžadováno, nainstalujte kabeláž alarmového kontaktu a resetu.Použijte minimálně kabel dimenze 0,75 mm2 pro připojení negativního, pozitivního a středního pólu.Při použití kabelu dimenze je nutné, aby bylo zapojení přesně za sebou podle popisu.Aktivace vyrovnávače:Vyrovnávač je připraven k provozu. Vzroste-li během nabíjení napětí na kterémkoliv ze sledovaných akumulátorů nad 27,3 V, rozsvítí se zelená LED dioda, což znamená, že je vyrovnávač aktivován.Aktivní vyrovnávání a indikace odchylek:Pokud za této situace bude odchylka baterií vyšší než 50 mV, je spuštěno aktivní vyrovnávání neboli kompenzace rozdílu napětí akumulátorů. Dosáhne-li odchylka baterií 100 mV, aktivuje se jedna z oranžových LED diod. Při odchylce větší než 200 mV se spustí alarmové relé.U sériově-paralelního zapojení musí mít střední propojovací kabeláž mezi paralelními řadami takovou dimenzi, aby zvládla příslušný proud, odpojí-li se část baterie.Parametry vyrovnávače baterií Victron Energy:rozsah vstupního napětí: do 18 V na každou baterii, celkem 36 Vspotřeba energie v aktivovaném stavu: 50 mVspotřeba energie v deaktivovaném stavu: 0,7 mAúroveň napětí pro aktivaci vyrovnávače: 27,3 V ±1 %úroveň napětí pro deaktivaci vyrovnávače: 26,6 V ±1 %max. vyrovnávací proud: 0,7 A při odchylce 100 mV a vícenapěťová odchylka pro spuštění alarmu: 200 mVnapěťová odchylka pro vypnutí alarmu: 140 mValarmové relé: 60 V / 1 A, standardně otevřenoprovozní teplota: od –30 do +50 °Cochrana proti přehřátí: anomax. vlhkost: 95 % (nekondenzující)stupeň krytí: IP22rozměry (Š × V × H): 11,3 × 10 × 4,7 cmhmotnost: 0,4 kg
